대형 일류 자동차 메이커 K공장(아이치[愛知]) |
| |
|
|
 |
|
배관 내 스케일과 녹 제거 및 방지 효과 확인을 기설 관과 새 관으로 비교 |
| |
|
|
 |
|
폴라 장착 시에 구 배관을 절단하고, 그 장소에 새 관을 붙였다.
또, 폴라 수 계 이외의 배관도 일부 새 관을 붙이고, 양 배관의 경시 변화를 비교함과 동시에 폴라 수
계의 배관을 100일 후, 200일 후, 1년 후에 절단해서, 각각을 현미경 사진으로 스케일 및 녹 두께를
측정했다. |
| |
|
|
 |
|
재단법인 도카이(東海)기술센터(제삼자) |
| |
|
|
 |
|

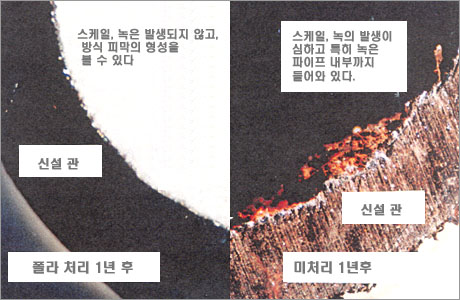

별첨 사진 및 수치와 같이 스케일 및 녹은 1년 후에 89.9%가 제거되었으며, 새 배관에는 스케일 및
쇠 녹이 전혀 부착되지 않았다. |
| |
|
|
 |
|
| ※ Fe(철) ++++ |
S(유황) ++ |
| ※ Si(규소) +++ |
Cl(염소) + |
| Zn(아연) ++ |
Mn(망간) + |
| Mg(마그네슘) ++ |
P(인) + |
| Na(나트륨) ++ |
Ca(칼슘) + |
| Al(알루미늄) ++ |
Cu(동) + |
표시(정성 분석)
| ＋＋＋＋ |
다량으로 확인된다 (몇 10%) |
| ＋＋＋ |
약간 다량으로 확인된다(몇 %) |
| ＋＋ |
소량 확인된다 (ppm order) |
| ＋ |
미량 확인된다 (ppm order) |
|
| |
|
|
 |
|
시즈오카(靜岡)현 공인 등록 제138호 도푸(東プ)주식회사
(보급 수)
| · PH 6.3(22℃) |
· 유산 이온 4ppm |
| · 전 경도 19ppm |
· 철분 0.61ppm |
| · Ca 경도 12ppm |
· 도전율 100㎲/cm |
| · Cl 이온 8ppm |
· T. D. S 80ppm |
| · 실리카 50ppm |
|
수질은 전체적으로 불순물이 적은 양질 연수인데, 그 반면 랑겔리아(langelia) 지수가 강한 부식성을 나타내므로
주 트러블은 부식과 실리카 스케일이다. |
| |
|
|
 |
|

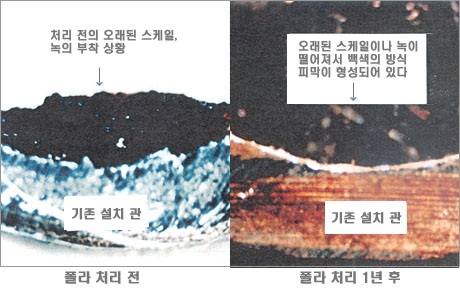

절단 처리된 파이프에 대해 현미경 사진 촬영(10배 촬영)을 실시하고, 그 사진에서
스케일의 두께를 측정했다.
1시료당 X, Y축 4개소의 스케일 두께를 측정해서 평균치를 구했다
|
| |
|
|
 |
|
[ 스케일의 두께 ]
 |
| |
|
|
 |
|
기존 설치 관에서의 스케일, 녹의 제거 효과 |
| |
|
 |
| |
|
|
| |
|
 |
